Замена коллектора

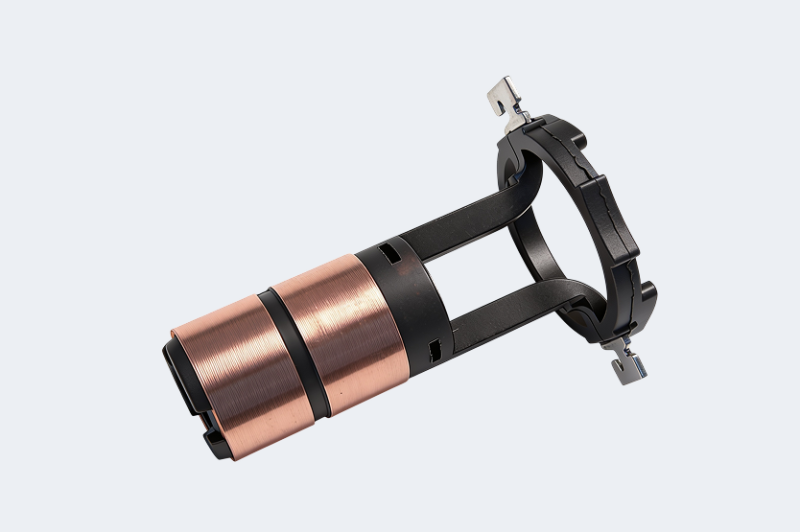

Коллектор генератора — это узел, через который ротор получает возбуждающий ток. Технически он состоит из двух медных колец, запрессованных на вал ротора, по которым скользят графитовые щётки. Со временем поверхность колец изнашивается: появляются борозды, окисление, неравномерная выработка. Когда контакт нарушается, генератор начинает работать нестабильно или перестаёт заряжать аккумулятор вовсе.
Признаки износа токосъёмных колец
Неисправность коллектора редко проявляется резко — чаще водитель замечает постепенное ухудшение работы электрооборудования. Среди характерных симптомов можно выделить несколько устойчивых сигналов.
- напряжение бортовой сети держится ниже 13,5–13,8 В при работающем двигателе;
- на панели горит индикатор аккумулятора или недозаряда;
- аккумулятор систематически разряжается после ночной стоянки;
- при нагрузке — включении фар, кондиционера — обороты двигателя «проседают» заметнее обычного;
- из зоны генератора слышен лёгкий треск или шорох при работе.
Эти признаки не всегда однозначно указывают на кольца — причиной может быть и износ щёток, и неисправный регулятор напряжения. Поэтому перед разборкой имеет смысл провести диагностику мультиметром и визуальный осмотр щёточного узла.
Когда достаточно заменить кольца, а когда нужен новый генератор
Многие автовладельцы при первых признаках неисправности сразу склоняются к покупке нового генератора. Это не всегда оправданно. Если обмотки ротора и статора целы, подшипники не шумят, а диодный мост исправен — восстановление коллектора обходится значительно дешевле агрегатной замены.
Кольца подлежат замене, когда их толщина снизилась до минимально допустимого значения, поверхность имеет глубокие канавки от щёток или металл окислён настолько, что проточка уже не восстановит контакт. В ряде случаев при незначительном износе достаточно проточки на токарном станке без полной замены — это ещё более экономичный вариант. Конкретное решение принимается после замеров геометрии колец.
Как выполняется замена контактных колец
Работа требует частичной или полной разборки генератора, поэтому её выполняют в условиях мастерской с соответствующим инструментом. Процедура включает несколько последовательных этапов.
- снятие генератора с автомобиля и очистка от загрязнений;
- разборка корпуса, извлечение ротора;
- съём старых колец с вала — прессовым или тепловым методом в зависимости от конструкции;
- подготовка посадочного места на валу, установка новых колец;
- проверка геометрии и биения после запрессовки;
- замена щёток, если их остаточный ресурс меньше трети от номинального;
- сборка генератора, проверка под нагрузкой на стенде;
- установка на автомобиль и контроль напряжения в бортовой сети.
Проверка на стенде после сборки позволяет убедиться, что генератор выдаёт стабильное напряжение в диапазоне нагрузок ещё до установки на машину — это исключает повторный демонтаж в случае скрытых дефектов.
Подбор колец: на что обратить внимание
Кольца подбираются строго по марке и модели генератора, а не по автомобилю в целом. Один и тот же автомобиль в разные годы выпуска мог комплектоваться генераторами разных производителей с различными посадочными диаметрами и высотой колец. Использование неподходящего по геометрии комплекта приводит к ускоренному износу новых щёток или нестабильному контакту уже в первые месяцы эксплуатации.
Предпочтение лучше отдавать продукции проверенных поставщиков (CARGO, MOBILETRON, AS-PL) либо оригинальным запчастям, если стоимость оригинала сопоставима с аналогом. Дешёвые кольца из неизвестного источника нередко изготовлены из низкосортной меди, которая изнашивается вдвое быстрее.
Как записаться на замену контактных колец генератора
Технический центр «Вольтаж Сервис» в Екатеринбурге специализируется на ремонте электрооборудования автомобилей. Замена токосъёмных колец генератора здесь выполняется с предварительной диагностикой всего узла: проверяются щётки, регулятор напряжения, диодный мост и обмотки. Это позволяет ремонтировать только то, что действительно вышло из строя, и не навязывать замену исправных деталей.
После ремонта генератор проходит обкатку на нагрузочном стенде — клиент получает агрегат на гарантии с подтверждёнными рабочими характеристиками. Записаться на диагностику или уточнить стоимость работ можно по телефонам +7 (343) 210-10-90, по электронной почте auto@voltag-ekb.ru или через форму на сайте. Мастерская находится по адресу: г. Екатеринбург, ул. Черепанова, 1/2.
